技术参数  technical parameter

■ 型号规格: XLZN7-ASLM1/2/4/5/6/8/10/12

■ 工作电压: DC12V

■ 工作电流:< 20mA

■ 安装方式:嵌入86底盒安装

■ 外形尺寸: 86*86* 38mm

功能特点  Performance characteristics

■ 1键2键4键5键6键8键10键12键

■ LED 蓝色背光状态显示

■ 一体式钢化玻璃面板，防水、防尘，动作灵敏

■ 单场景设定与管理

■ 汉字、图案可根据用户要求定制

■ RS485通讯，标准Modbus- RTU通讯协议

■ 控制对象可设定

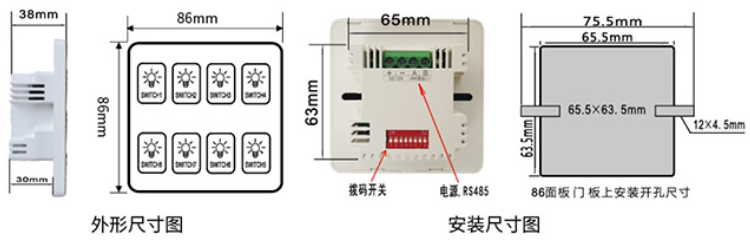

外形尺寸图  Shape size diagram

接线原理图   Wiring schematic diagram
