技术参数  technical parameter

■型号规格:XLZN7-4DL XLZN7-6DL XLZN7-8DL XL ZN7-12DL

■工作电压: DC12V

■工作环境: -40~85*C, 湿度: < 90%

■检测回路: 4路6路8路12路

■外形尺寸: 130*95* 55mm

■安装方式: 35mm标准导轨安装

功能特点   Performance characteristics

■多回路测量

■LCD液晶循环显示回路参数

■可采集三相或单相的电压、电流、功率、功率因数、频率、电量等参数

■采用专业测量芯片,稳定性好，测量精度高

■RS485通讯总线,标准的Modbus -RTU通讯协议

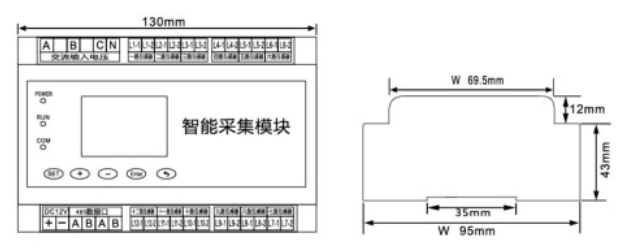

外形尺寸图   Shape size diagram

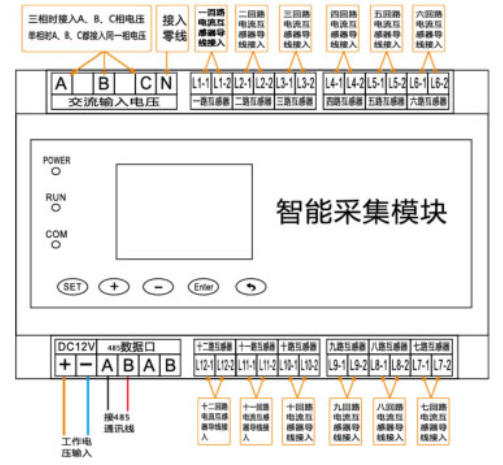

接线原理图   Wiring schematic diagram
