技术参数  technical parameter

■ 型号规格: XLZN7-0420SK

■ 工作电压: AC220V

■ 标称电流: 20A

■ 输出回路: 4路

■ 功耗:<<3W

■ 通讯方式: RS485 通讯，标准Modbus- RTU通讯协议

■ 外形尺寸: 90x104x66mm

功能特点  Performance characteristics

■GPRS. WiFi、 ETH三种控制方式可选

■2G/4G模块可选

■支持2个网络连接同时在线，支持TCP

■支持电脑、手机、PAD等智能终端可视化远程操控

■支持Windows/XP/Android等主流操作系统

■控制功能:远程控制灯开、灯灭

■查询功能:远程查询模块数据

■定时功能:设置定时开关

■场景功能:设置场景- 键下发

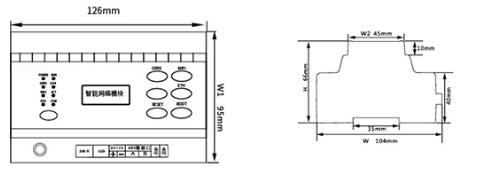

外形尺寸图  Shape size diagram

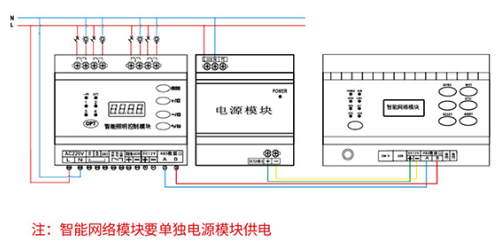

接线原理图   Wiring schematic diagram
