技术参数  technical parameter

■ 型号规格: XLZN7-0420A

■ 工作电压: AC220V /DC12V可选

■ 标称电流: 20A

■ 输出回路: 4路

■ 功耗:<3W

■ 通讯方式: RS485通讯，标准Modbus- RTU通讯协议

■ 外形尺寸: 90x104x66mm

功能特点  Performance characteristics

■数码显示;

■后台或面板场景设定;

■通讯地址可设定;

■后台或面板负载状态显示;

■消防联动，强启强切可设定;

■可外加照度检测、人体红外微波感应;

■全开全关延时可设定;

■可外加无线控制(手机、电脑、PAD);

■上电模式可设定;

■可加电流检测;

■掉电记忆功能可选择;

■标准导轨安装

■波特率可设定;

■可恢复出厂设置;

■远程集中控制与就地控制;

■应急手动控制;

■消防信号反馈;

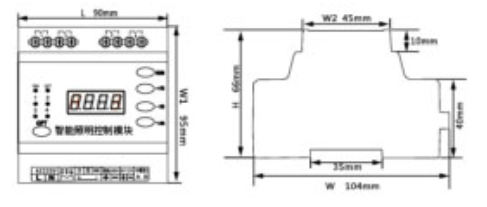

外形尺寸图  Shape size diagram

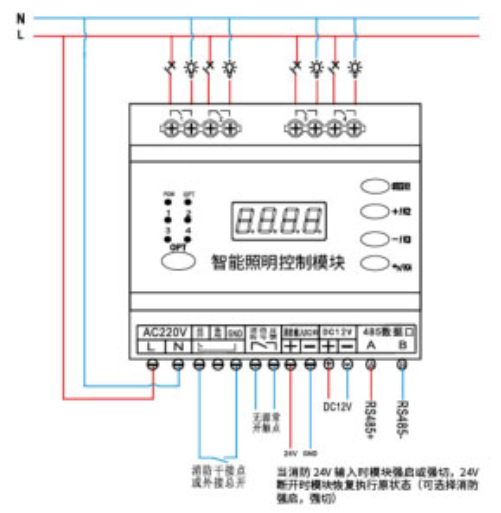

接线原理图  Wiring schematic diagram
