技术参数  technical parameter

■ 型号规格: XLZN7-0420SK

■ 工作电压: AC220V

■ 标称电流: 20A

■ 输出回路: 4路

■ 功耗:<<3W

■ 通讯方式: RS485 通讯，标准Modbus- RTU通讯协议

■ 外形尺寸: 90x104x66mm

功能特点  Performance characteristics

■ LCD液晶显示;

■ 波特率可设定;

■ 经纬度，天文时钟控制;

■ 可恢复出厂设置;

■ 时间控制;

■ 可外加人体红外微波感应;

■ 光控;

■ 可外加无线控制(手机、电脑、PAD);

■ 节假日模式;

■ 可加电流检测;

■ 就地手自动控制;

■ 标准导轨安装

■ 远程集中控制;

■ 消防联动，强启强切可设定;

■ 消防信号反馈;

■ 通讯地址可设定;

■ 全开全关延时可设定;

■ 上电模式可设定;

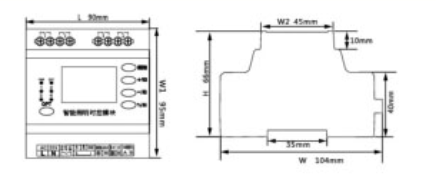

外形尺寸图  Shape size diagram

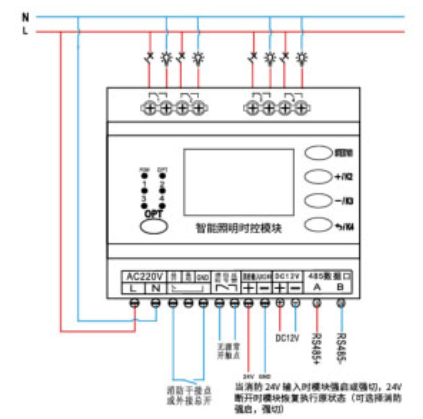

接线原理图   Wiring schematic diagram
