控制器的使用与功能

ZFJ-868-2FL分体式风机控制与保护器,实现电机低速高速转换,集成了各种控制信号优化了控制保护线路,便捷用户使用方法，适合各类拌烟风机，平时兼消防风机,联锁排风机等。

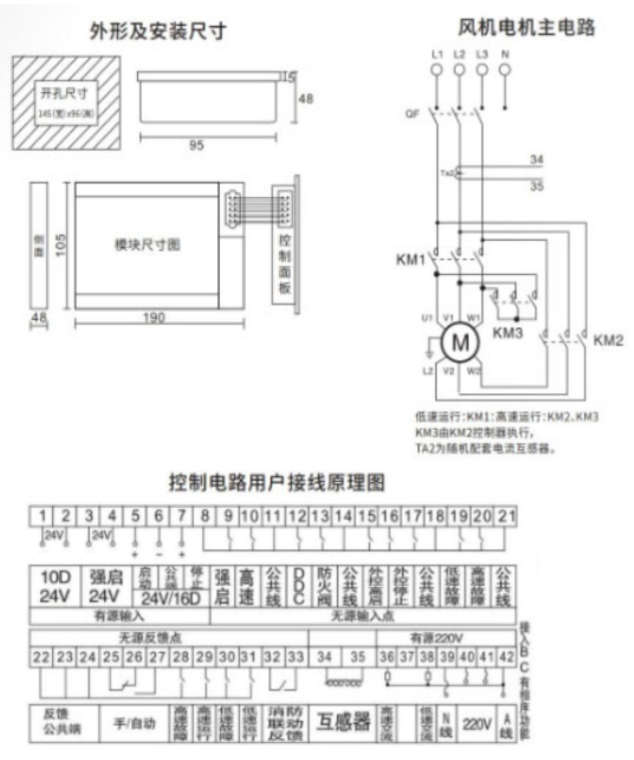

1.分体式控制面板装在面板上,控制模块装箱体内之间用数据线连接完全省去二次线回路,只需箱体一次线连接模块上, 0.5KW-60KW风机功率自动选择。显示风机运行电流和各种状态故障查询菜单设置语音同步播放，自检测试功能，故障排除后自动恢复工作状态,连接485通讯4G物联网。

2.过流短路缺相等保护功能显示最大运行电流,适合各种风机电流保护功能可关闭，高速运行选择消防型(即过载只作用于信号报警,不脱扣不停机),延长电机使用系统从低速启动后转换高速运行，面板手动操作低启高启外控按钮异地启停消防模块远程自动DDC控制,选择本机自动手动模式与外接按钮，可与风机防火阀连接风阀控制启停风机。

3.功能菜单

长按”设置”键6秒进入菜单,按“设置”键(菜单上)“低启”键(菜单下),循环P01--P08

按“高启”键“手/自动”键,调整实际参数,按“停止”键退出。

P-01高低速转换互锁时间P-02电压显示设置P-03电流显示设置

P-04过流保护系数

P-05风阀输出联动时间P-06 故障类型P-07 可编程继电器

P-08可编程继电器2
